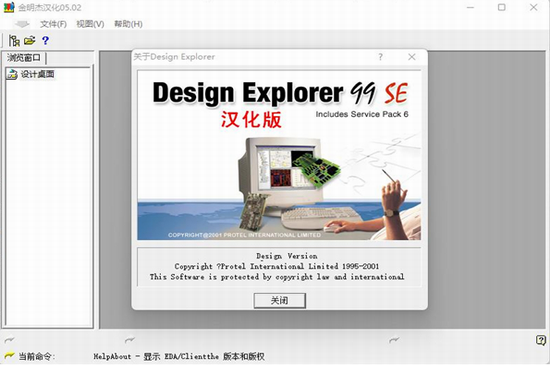

protel 99se(电路板设计软件) v1.0 最新版本

《protel 99se中文版电脑版》是一款功能强大且简单易上手的电路板设计软件，这款软件拥有强大的EDA设计功能，可以进行原理图的设计、印制电路板的设计、PCB板的设计等等，同时这款软件采用设计库管理模式，支持联网模式，具有很强的数据交换能力和开放性及3D模拟功能，不仅可以对线路板进行设计，还可以实现三维的数据模拟操作功能，可以对设计的线路板直接进行模拟操作，帮您快速，合理的设计电路，并且这款软件可以支持多图纸设计，而且允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用，不仅如此，软件中还内置了一个电路模拟仿真系统，可以对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。

protel 99se中文版绿色版亮点：

1、可编程逻辑设计系统

protel 99se中文版绿色版这款软件拥有的可编程逻辑设计系统包含一个有语法功能的文本编辑器和一个波形编辑器(Waveform)。

2、自动布线系统

本系统包含一个基于形状(Shape-based)的无栅格自动布线器，并且这款软件可用于印刷电路板的自动布线，以实现PCB设计的自动化。

3、高级信号完整性分析系统

信号完整性分析系统提供了一个精确的信号完整性模拟器，可用来分析PCB设计、检查电路设计参数、实验超调量、阻抗和信号谐波要求等。

protel 99se中文版绿色版快捷键介绍：

A 弹出EditAlign子菜单

B 弹出ViewToolbars子菜单

E 弹出Edit菜单

F 弹出File菜单

H 弹出Help菜单

J 弹出EditJump菜单

L 弹出EditSet Location Makers子菜单

M 弹出EditMove子菜单

O 弹出Options菜单

P 弹出Place菜单

Q PCB中mm/mil单位切换

R 弹出Reports菜单

S 弹出EditSelect子菜单

Ctrl+1 以零件原来的尺寸的大小显示图纸

Ctrl+2 以零件原来的尺寸的200%显示图纸

Ctrl+4 以零件原来的尺寸的400%显示图纸

Ctrl+5 以零件原来的尺寸的50%显示图纸

Ctrl+F 查找指定字符

Ctrl+G 查找替换字符

Ctrl+B 将选定对象以下边缘为基准，底部对齐

Ctrl+T 将选定对象以上边缘为基准，顶部对齐

Ctrl+L 将选定对象以左边缘为基准，靠左对齐

Ctrl+R 将选定对象以右边缘为基准，靠右对齐

Ctrl+H 将选定对象以左右边缘的中心线为基准，水平居中排列

Ctrl+V 将选定对象以上下边缘的中心线为基准，垂直居中排列

Ctrl+Shift+H 将选定对象在左右边缘之间，水平均布

Ctrl+Shift+V 将选定对象在上下边缘之间，垂直均布

protel 99se中文版绿色版特色：

1、电路模拟仿真系统

在protel 99se中文版绿色版这款软件中，电路模拟仿真系统包含一个数字/模拟信号仿真器，可提供连续的数字信号和模拟信号，以便对电路原理图进行信号模拟仿真，从而验证其正确性和可行性。

2、印刷电路板设计系统

印刷电路板设计系统包括印刷电路板编辑器(简称PCB编辑器)、零件封装编辑器(简称PCBLib编辑器)和电路板组件管理器。并且这款软件主要是：绘制、修改和编辑电路板;更新和修改零件封装，管理电路板组件。

3、电路原理设计部分

电路原理图设计部分包括电路图编辑器(简称SCH编辑器)、电路图零件库编辑器(简称Schlib编辑器)和各种文本编辑器。主要是：绘制、修改和编辑电路原理图;更新和修改电路图零件库;查看和编辑有关电路图和零件库的各种报表。
